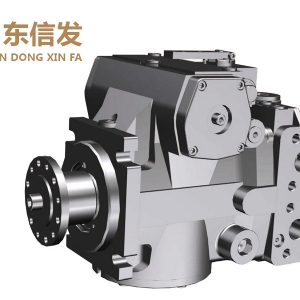

產品介紹:

Product introduction

●規格排量:71/90

●公稱壓力:400 bar

●最大壓力:450 bar

●適用于各種閉式回路液壓系統

結構特點：

Structural features

●斜盤設計軸向變量柱塞泵，用于閉式回路中的靜壓傳動。

●流量與驅動轉速和排量成比例。

●隨著斜盤角度從零增加至其最大值，流量相自應按比例增加。

●當斜盤通過中位時，液壓油流動方向會平穩改變。

●高壓油口裝有兩個壓力溢流閥，以防靜壓傳動(泵和馬達)過載。

●高壓溢流閥也可作為補油單向閥使用。

●內置補油泵充當進油泵并控制變量使用。

●最大補油壓力受內置的補油溢流閥限制。

●接口-SAE(美國汽車工業工程師協會)標準設計，與國際尺寸相符合。

●采用全套德國進口密封件、柱塞、轉子、配油盤 回程盤、球較等核心零件全部采用日本原裝進口，產品具有高性能、高壽命。

●進口德國FAG軸承，使產品性能更加優越和穩定。

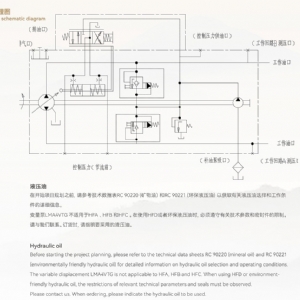

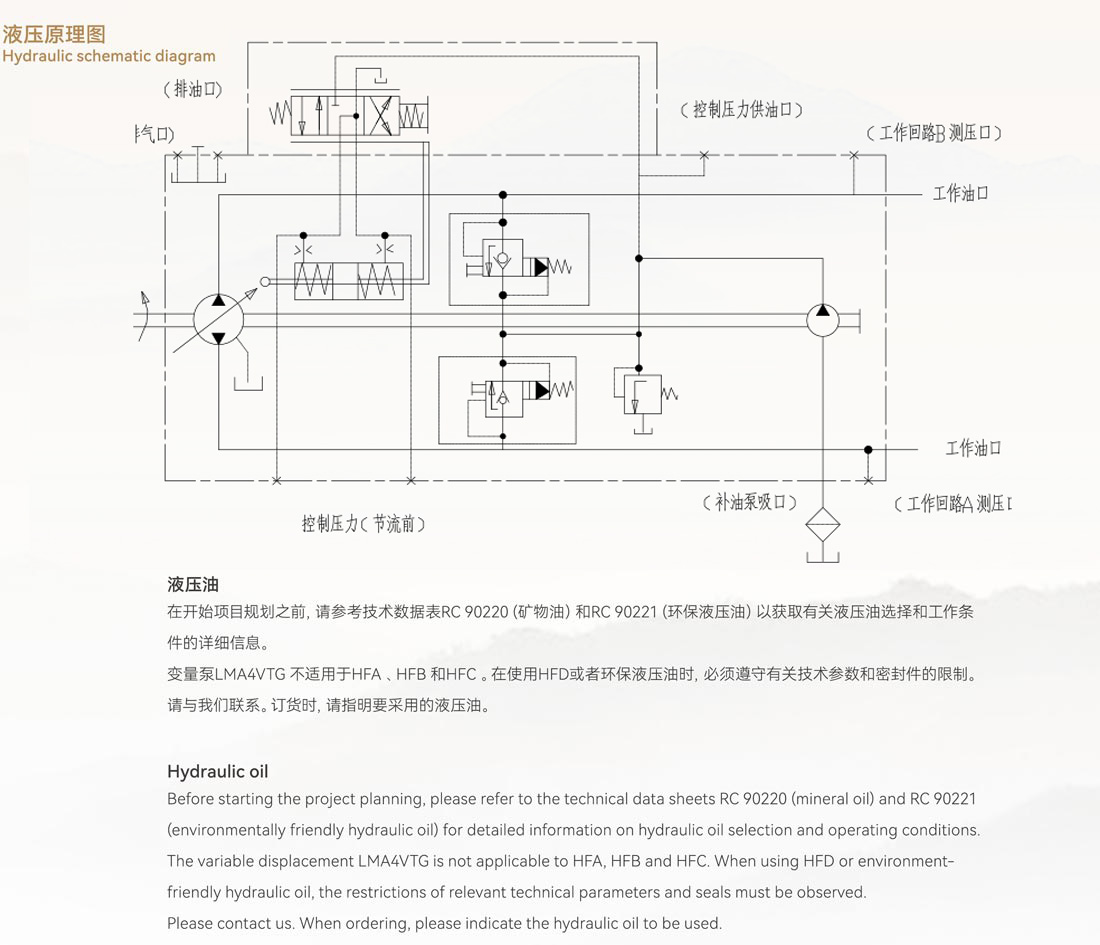

液壓原理圖：

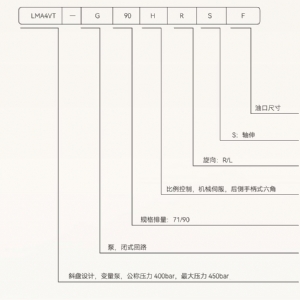

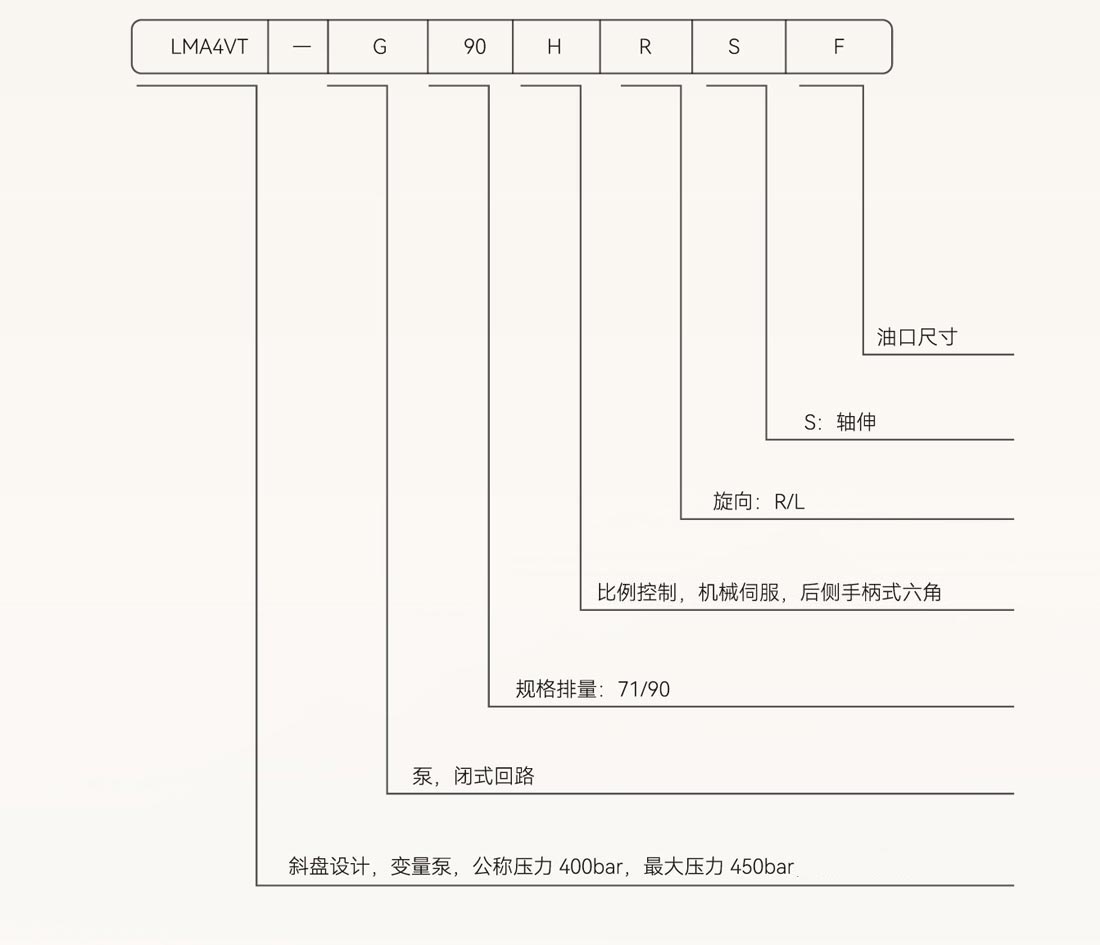

訂貨型號，標準產品

Order model, standard product

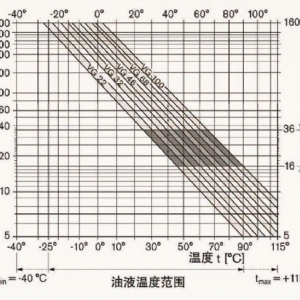

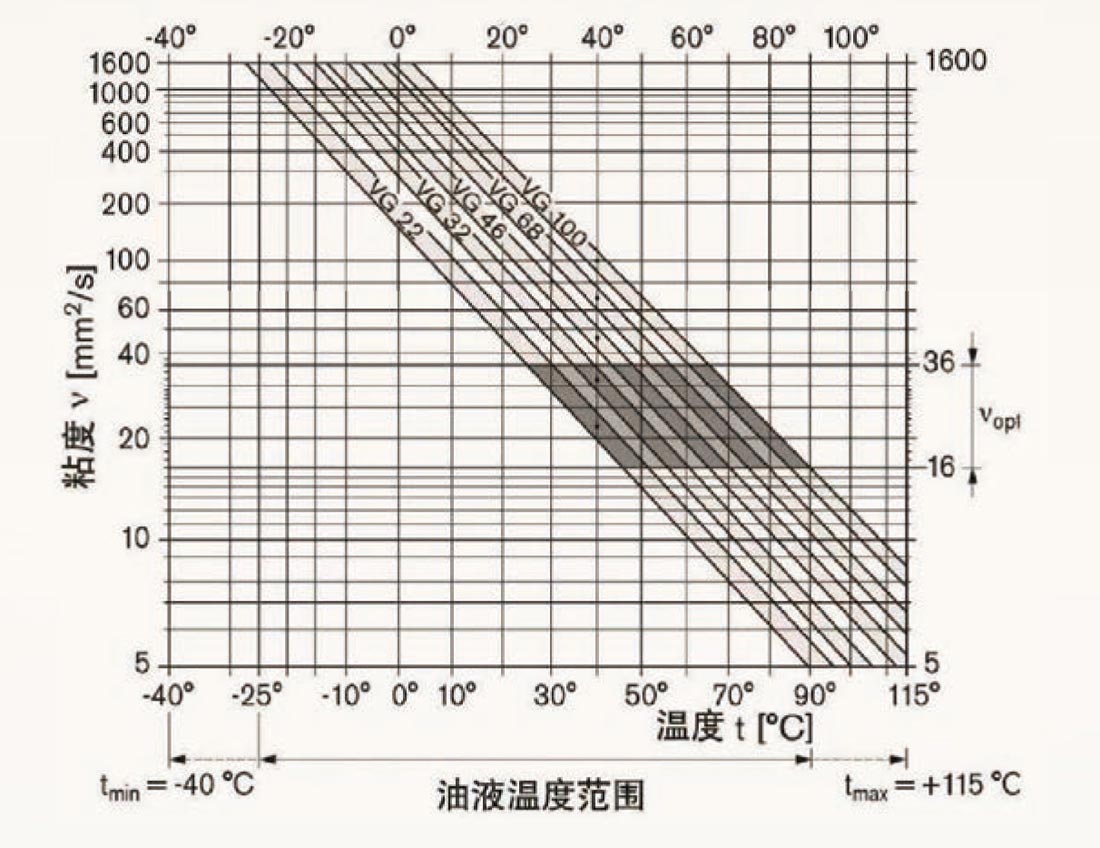

選擇圖

Select graph

關于選擇液壓油的詳細信息

The details of selecting hydraulic oil

要正確地選擇液壓油，需要知道與環境溫度相關的工作溫度:

在閉式回路中為油路溫度。選擇液壓油時，工作溫度范圍內的工作粘度應處于最佳范圍(VOpt)內,請參見選擇圖的陰影區域。

我們建議在所有情況下都應選擇較高的粘度等級。

示例:當環境溫度為X℃時，將回路中的工作溫度設置為60℃。在最佳工作粘度范圍(VOpt.陰影區),對應粘度等級VG46或VG68；應選擇:VG68。

注意

Notes

殼體泄油溫度(受壓力和速度的影響)始終高于油路溫度。但部件任何部位的溫度均不可高于115℃。在確定軸承處液壓油粘

度時，應將下面指定的溫差考慮在內。

如果由于工作參數導致無法滿足上述條件，請咨詢我們。
